Este es un intento de hacer un diagrama o un esquema que sirva para dar servicio en componentes de la tarjeta madre de la pinball, tipo Perla de Oriente, la referencia usada en la maquina es un a tarjeta clon de la Han-sen.
No se hace con el afán de tener completo el diagrama solamente ir agregando partes conforme se encuentren y entender su función
Lo primero por hacer es identificar los circuitos integrados con su función:

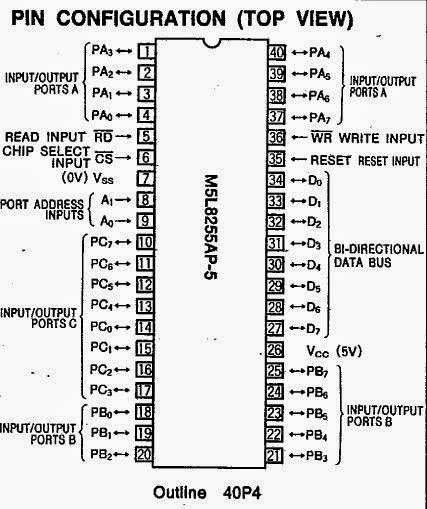

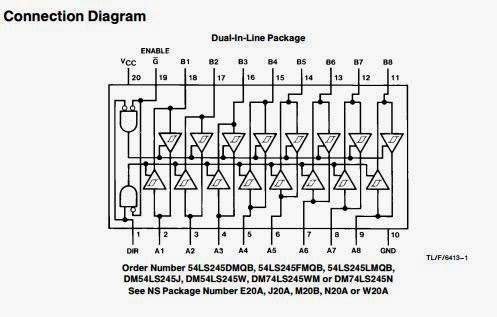

Aquí los integrados con sus patillas
El chip U25 es un microcontrolador de la casa Intel el 8052, basado en instrucciones del 8051, y es el cerebro principal de la tarjeta.
El U1 es un controlador de teclado el 8279, aunque la tarjeta no hay teclado como lo conocemos comúnmente, las funciones son para detectar las sensores del campo de juego, es decir los agujeros, funcionan como si fuera un teclado, también los DIPSW en donde configuramos la tarjeta , son controlados por este chip.
De pequeño chip SN75454 del que hay 2 en la tarjeta (U48, y U49). El U48 cuando se daña, la tarjeta marca el error número 4
El AY 8910 y que tenemos marcado como 102 es un generador de sonidos y muchos de los sonidos son producidos por este chip, solo algunos sonidos no así la música ni las voces.
El U107 que es un sintetizador de audio y voces
Este optocoplador de 4 pines, para las entradas como la de monedero, es muy utilizado son chips marcados desde U7 hasta U16 y es el PC817
El ULN2003, un impulsor darlington que es ampliamente usado en estas tarjetas para encender los LEDs tanto de las banderas como de los números
El circuito de entrada del monedero, cableado desde el monedero hasta el conector CN2 en el pin 5 y de ahí hacia el optoacoplador PC817 y este le entrega la señal directamente al microcontrolador 8052. En el mismo circuito se ven los chips U48 y U49 que son los impulsores para los contadores de monedas tanto de entrada como de salida.
